【勞動技能】愛普生L350斷墨堵塞維修與技巧
石墨堆芯
2025年05月13日 04:58
症狀：
黃色通道頻繁斷墨，反覆清洗打印頭不起作用，清洗打印頭時經常發生串色
排查過程：
掀開機艙蓋，重啟打印機，待墨車將要移動到中間前拔掉打印機電源，使墨車停在中間。
使用螺絲刀拆開墨囊固定蓋，用鑷子撥動塑料鎖釦將黃色通道墨囊取出檢視-發現墨囊裡有大量氣泡，硅膠嘴處有黑色墨水
將連供閥門打開，使用帶硅膠軟管的注射器抽吸系統內的空氣（如下圖所示）
抽吸時發現阻力極大，懷疑連供墨管堵塞，遂拆卸連供墨盒-
-發現黃色通道墨管安裝錯誤，受塑料件擠壓閉合（之前斷墨和串色元兇就是它了）。
重新安裝到位後，重新進行排氣操作，使系統內無殘餘氣泡，抽出的墨水打回墨盒。
在清洗和測試後，發現黃色通道仍舊沒有墨水，遂重新拆出墨囊檢視，發現墨囊裡又出現了大量氣泡。
重新排氣後，發現在不連接任何部件的情況下墨囊硅膠嘴部會漏氣，根據墨盒液位低於墨囊推測此情形為虹吸作用所致。遂再次排氣，並在排氣後關閉連供閥門
觀察發現墨囊嘴部硅膠密封環有脫落之勢，將其塞回到位。
將墨囊安裝到位，打開連供閥門，執行清洗噴頭程序後打印測試頁
問題解決

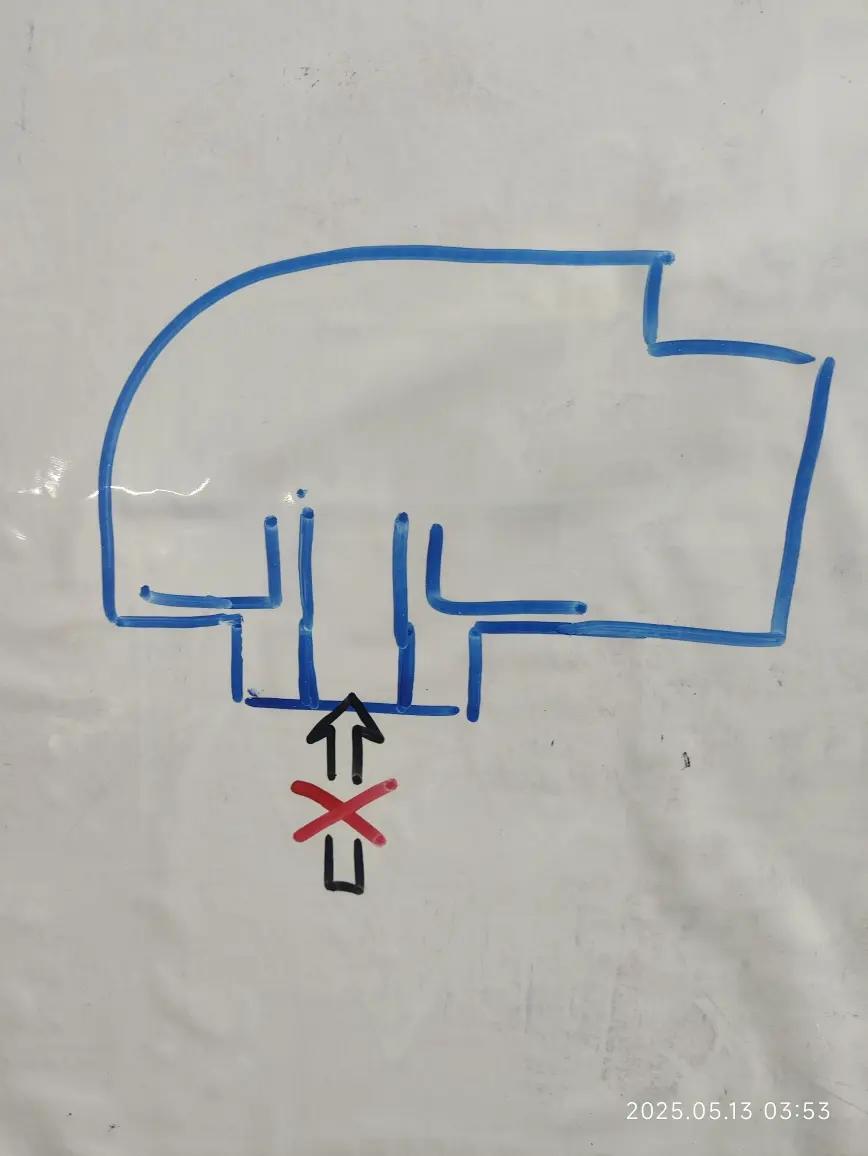

注意事項：請避免汙染墨囊硅膠嘴部，任何灰塵顆粒都可能導致打印機噴頭堵塞（這是打印機最貴重的部分）。排氣和清洗時須遵循流動清水和只出不進原則（如圖所示）
特別小記：此案例中串色現象系管道堵塞時執行清洗所致，堵塞的管道會在廢墨泵工作時產生負壓，進而在負壓消失時吸取廢墨墊上的深色廢墨。該現象具有迷惑性，容易使人懷疑打印頭內部損壞，請遇到類似情況時優先排查管道堵塞問題。
by：星火機電社
