外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案


3楼猫 发布时间:2024-06-08 01:35:34 作者:贪玩的择一君 Language

楔子

好哥们是金融民工,干着清算的苦营生,17:30下班之后要坐到20:00开始报送数据,有比较多的空闲时间,眼看着《黑神话·悟空》就要发售了,就喊我帮他装个机,闲着的时候刚好玩。

哥们公司的一些领导比较老古板,看不得员工自带打工装备,哥们之前自己带去公司一块27英寸的显示器都被说了半天,因此就提出一个要求,要让电脑看起来跟公司配备的老古董一个样子。我一琢磨,嘿,这不就拆台老电脑装个鸡不就哦了,废品回收站10块钱搞回来一个Dell 3010中塔式服务器机箱,也就开启了本次装机之旅。

友情提示:各位妻管严、耙耳朵也可以用这个小套路,浑水摸鱼、瞒天过海昂。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第0张

装机图赏

▼emm,因为本身就不在乎什么外观,所以机箱里面的原味灰尘我也没有清理。该说不说的,其实取掉侧盖板之后看起来还是蛮帅的,有一股子复古机甲风(透明探索版?)。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第1张

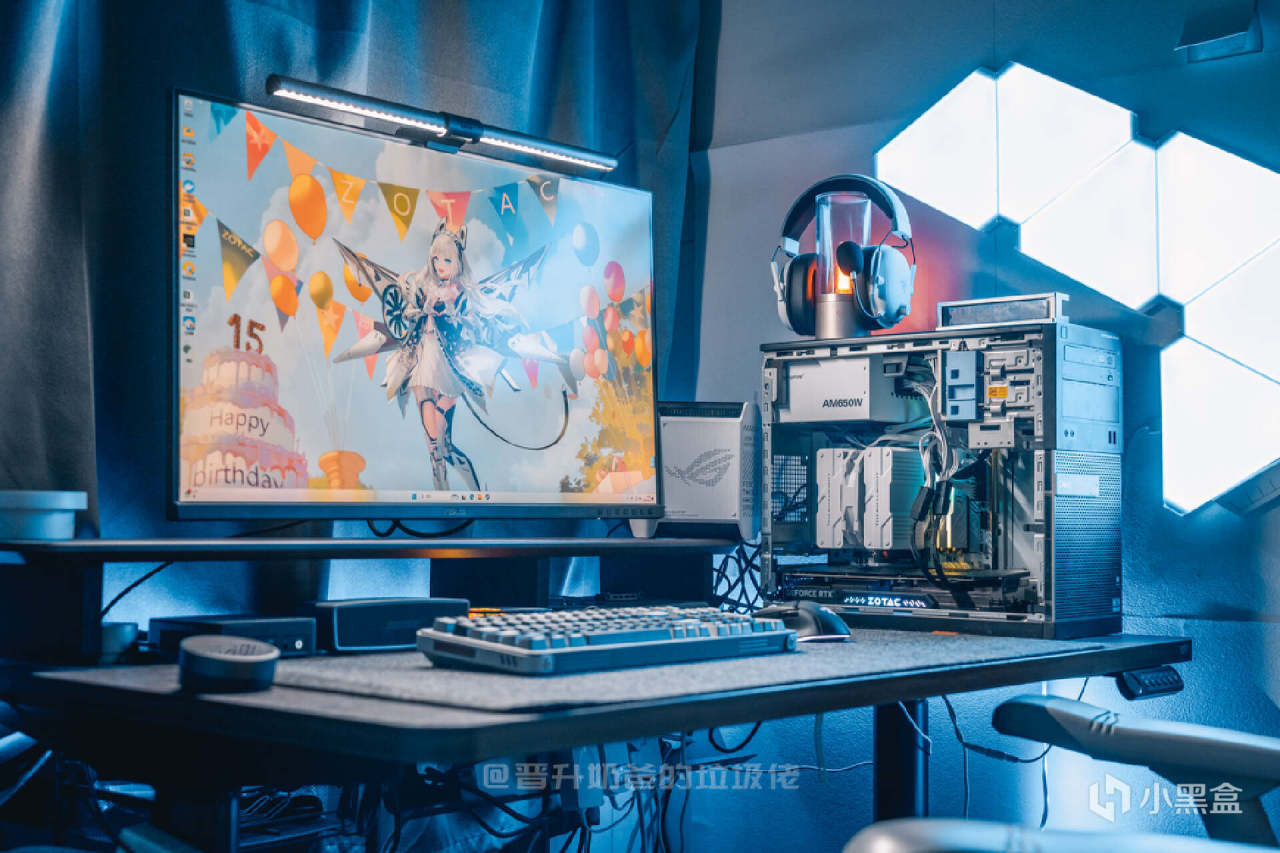

▼整体桌搭效果也很硬核,不过放在公司的话不会有这种Feel哈。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第2张

▼合上盖子以后的样子,你就说复古不复古吧。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼板U组合选择的是七彩虹B650m战列舰+AMD 7500F,主打一个高性价比,把钱花在刀刃(显卡)上。七彩虹CVN系列的主板均为银色装甲、白色PCB,用来做白色主题装机再适合不过。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼显卡是索泰GeForce RTX 4070 SUPER 12GB天启OC,颜值上没得说,个人评价是Super系列提升比较明显的一张卡,性能上大致在RTX 3080Ti、RTX 3090之间,能够应付4K及以下分辨率的游戏需求。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼内存是金百达白刃DDR5 6400 16GB*2套条,刃系列的内存颜值高、性价比更高,在I板上玩超频的小伙伴也很多。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼风冷选的是利民的PA120mini,压7500F简直小菜一碟,对于Dell 3010机箱来说高度刚刚好,大家在改造旧机箱的时候一定要着重考虑风冷的高度。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼电源选用的是650W的鑫谷,带这套配置也妥妥够用了。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼由于开关条线不兼容,自己加了一只小开关,也可以使用主板的来电自启功能,配合小爱使用。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

装机配置清单

  • 主板:七彩虹b650m战列舰
  • 显卡:索泰RTX 4070 Super
  • 内存:金百达 刃6400
  • cpu:AMD 7500f
  • 风冷:利民pa120mini
  • 电源:鑫谷 650w 冰山版白牌
  • 需要用到的工具
    • 手电钻(用来取下机箱原本的硬盘笼等被固定的位置)
    • 开关按钮(老机箱条线不兼容,三槽显卡挡F-Panel,需要外界开关)
    • 杜邦线(连接开关与F-panel Power针脚)
外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

硬件解析七彩虹CVN B650M GAMING FROZEN战列舰

▼目前七彩虹的主板无疑是除了台产以外的第一梯队,M-atx板型对于装机之后的空间占用相当友好,毕竟不是所有人都有大书房去做ATX装机。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼七彩虹的CVN寒霜系列主板极具辨识度,银色的散热装甲以及白色的PCB不论是侧透、海景房主题装机都能保持高度的外观一致性。目前七彩虹在售的B650芯片组主板一共有两款,分别是文中这款CVN B650M GAMING FROZEN战列舰M-atx主板以及CVN B650 GAMING FROZEN巡洋舰ATX主板。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼主板全覆盖冷凝片与高导热硅胶片能够有效提升主板的热传递效率,大面积散热装甲增强了主板的散热效果,装甲上的65字样代表了这款主板B650芯片组的的身份,也算是七彩虹CVN系列主板的一个特色,不需要过多了解一眼就能看出主板搭载的芯片组。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼供电上采用了12+2+1相强化供电设计,Dr MOS 55A,F.C.C铁素体电感一方面能够有效提升性能,另一方面也能降低电感线圈对其他元件的干扰。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼供电接口为8+4Pin。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼CVN B650M GAMING FROZEN战列舰最高支持DDR5 7600MHz(OC),共提供了4个内存插槽。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼主板共配备有3个PCIe扩展插槽,其中包含一条直连CPU的PCIe 5.0显卡插槽,1个PCIe x16规格的PCIe 4.0x4速率插槽以及1个PCIe 4.0 x1插槽,x1插槽被设计在了最上方,以保证良好的兼容性;设计有2个PCIe5.0 x4的M.2 SSD固态硬盘插槽,都走的是CPU通道,其中下方的插槽覆盖有散热装甲,上方的插槽应该是考虑到PCIe 5.0固态都附带有散热装甲或者是主动散热,故而取消掉了。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼一体式的I/O挡板接口丰富,提供了1个HDMI接口、1个DP接口、4个USB 2.0接口、一键更新BIOS按钮、1个USB 3.2 Gen2 Type-C接口、1个USB 3.2 Gen2 Type-A接口,以及1个2.5G网络接口、2个USB 3.2 Gen1 Type-A接口,WiFi6无线网卡天线接口以及6个7.1声道音频接口。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

索泰GeForce RTX 4070 SUPER 12GB天启OC

▼索泰GeForce RTX 4070 SUPER使用Ada Lovelace架构,核心代号AD104-350,核心工艺TSMC 4N,7168个CUDA流处理器,12GB G6X显存,基础频率1980MHz,Boost频率2535MHz,同样全系列采用新型12+4Pin外接电源接口。

显卡正面,索泰GeForce RTX 4070 SUPER 天启OC依旧是经典的黑银配色,显卡正面的黑色部分则几乎都是风扇扇叶和中间风扇的圆形RGB灯带,搭配风扇轴心处有“天启”LOGO。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼显卡使用12VHPWR的供电接口,并且配备有ARGB灯效同步接口,连接到主板的ARGB接口之后可以实现神光同步的效果。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼RGB灯牌形状为六边形,与正面的散热器保护罩是一体化设计,很有质感。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼显卡背面采用了黑色金属背板,在左右两侧设计了两个小面积镂空圆孔并设计有矩形卡扣位,用于安装官方配件“天启之翼”风扇,对于常规的显卡安装方式来说,天启之翼对于装机颜值的提升是巨大的。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼在散热上,显卡索泰的“冰芯”散热系统,配备了三个90mm风扇,支持智能启停技术,并且配备了较大面积的散热鳍片。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼接口方面索泰GeForce RTX 4070 SUPER 天启OC配备了3个DP 1.4和1个HDMI 2.1,使用HDMI 2.1接口记得相应升级线材以获得更大的带宽。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

金百达刃DDR5 6400MHz 16GB*2

▼金百达刃系列无疑是高性价比、高颜值白色内存的优等生,6400的频率已经能满足绝大多数用户的需求,而且在AMD平台有一个通常有个6000-6400就好了,再高了也浪费。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼金百达刃内存的散热装机以白色为底,辅以简约的线条做点缀,整体造型简约美观,一个血红的刃字起到锦上添花的效果,42mm的高度更适合紧凑型Matx方案的装机。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼铭牌上标注有参数信息:6400MHz,CL32时序,金百达的D5内存受到了不少超频用户的喜爱,在Intel平台上高频率的作业在网上随便一搜就能看到一大把。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼内存上机颜值拉满,金百达刃EXPO能够直接拉到6400MHz。如果追求更高的性价比,又对RGB不怎么刚需的话,金百达银爵也是不错的选择。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼金百达DDR5 刃6400完美兼容七彩虹iGame Center控制,同时也对其他主流厂商的RGB控制系统完美支持。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

利民PA120 MINI WHITE双塔风冷CPU散热器

▼在Matx、性能不是特别强的装机方案中多使用风冷,利民的风冷散热一向颜值高,散热性能好,更主要的是图一个安静。PA120mini 采用第四代逆重力热管技术,6热管、120mm双塔设计,像是AMD锐龙5 7500F这种百瓦级最高功耗的CPU拿捏的简直不要太轻松。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼附送的全金属扣具支持intel 115x、1200、1700/1850、20XX和AMD的AM5/AM4 CPU的安装,基本上全乎了。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼散热器顶部由铝合金顶盖覆盖,通过凹凸有致的线条勾勒出了很强的质感。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼单塔42片散热鳍片,0.4mm全铝穿FIN工艺,两边的鳍片在CPU位置做了收窄处理,对于高马甲能存也能很好的支持。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼搭配12cmTL-D12W伺服机性能风扇,设计有减震硅胶脚垫和防误触扇叶。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼精工回流焊微雕铜底,装机前记得撕膜昂。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

简单性能测试综合性能测试

▼使用七彩虹iGame Center拉以下电脑配置,顺便对电脑AI算力进行一个跑分,拉得36557的数据。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼再用娱乐大师拉个成绩,182.99万粉,击败93%的用户,2K 3A游刃有余,4K A3也可以一战。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

游戏性能测试

▼在3DMARK上,使用Fire Strike(DX11)、Time Syp(DX12)、Port Royal(光追)三个基准项目进行测试,他们分别能够反映主流网游、近几年的3A大作、以及光追游戏性能,最终测试结果如下,索泰GeForce RTX 4070 SUPER 12GB天启OC无疑是超高性价比的游戏神卡。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼与以往测试过的RTX 4070、RTX 4070Ti 3Dmark光线追踪功能测试数据进行对比,相较RTX 4070的提升还是蛮明显的,与4070Ti的差距大约在9%左右。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼在3DMark DLSS3测试中,开启DLSS3后帧率直接提升253.7%,RTX 4070Super足以战未来。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

▼在2K分辨率,《使命与召唤:现代战争3》、《赛博朋克2077》这些3A大作都能在140帧左右运行,像是永劫无间、PUGB这些比较吃配置的网游更是不在话,如果日常游戏就是玩2k 3A的话配一个144Hz的显示器刚刚好。

外表老破小,里面精装修,妻管严、打工人的浑水摸鱼装机方案-第3张

Final

以上就是本次摸鱼&耙耳朵装机方案及游戏性能测试结果,B650m+7500F+4070Super无疑是618高性价比装机的版本答案之一,欢迎抄作业昂。
