大家好，欢迎回到我们的数字电路小课堂。我是你们的电路科普员。在前两期中，我们聊了脉冲控制神器NE555，以及地址译码器74LS138和优先编码器74LS148。评论区有位小伙伴提议讲讲“161和163的电路图”，今天我们就来安排上！
一、什么是74LS161 / 74LS163？
这两个芯片都是常用的4位二进制同步计数器。它们可以对外部脉冲进行计数，并在输出端口显示出当前的计数值。每当输入一个脉冲，输出的二进制数就会加1。
两者的区别主要体现在“同步清零”和“异步清零”功能上，后面我们会详细展开。
74LS163实物图
二、引脚与功能简介
这两个芯片都采用标准的16脚DIP封装。关键引脚如下：
CLK (时钟): 输入脉冲信号，每来一个上升沿计数器加1
CLR (清零): 74LS161是异步清零，74LS163是同步清零
LOAD: 并行装载功能，用于设置初始值
ENP / ENT: 使能输入，两者都为高电平才计数
Q0-Q3: 输出4位二进制计数结果
RCO: 进位输出，可用于级联

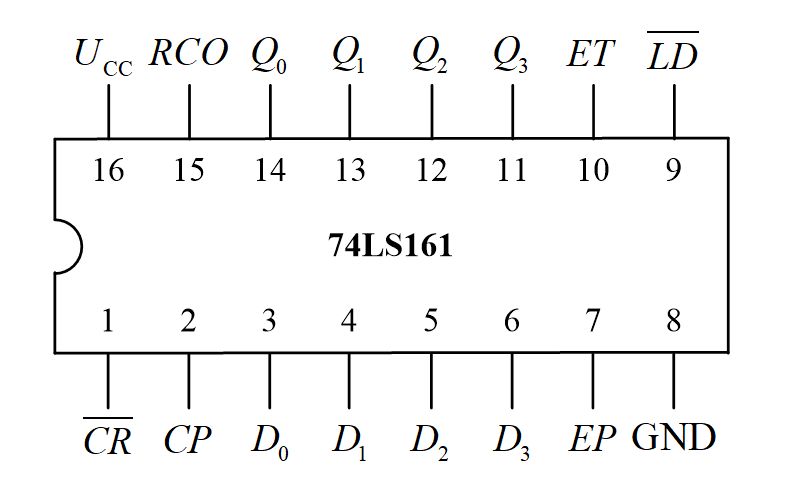

74LS161引脚图
三、74LS161 vs 74LS163：区别在哪？
异步清零（161）：不管时钟信号是什么状态，只要CLR为低电平，立即将计数清零。
同步清零（163）：只有在时钟上升沿到来时，若CLR为低，才清零。更适用于同步系统。
四、实际电路图解析与功能拓展
我们以74LS163为例，分析一个典型的计数器接线图：
CLK：接脉冲源（例如NE555输出或外部时钟）
CLR（同步清零） 和 LOAD：通常接高电平，保持正常计数状态
ENP 与 ENT：均为高电平使能时，允许计数
Q0-Q3：连接至4位LED或数码管译码器，用于显示二进制或十进制值
RCO：输出进位脉冲，可用于扩展多位计数
74LS163引脚图
功能拓展案例：
电子秒表：配合晶振或NE555定时脉冲源，进行1秒、1分钟单位计时。
十进制显示：搭配BCD译码器（如74LS47）与数码管，可将二进制输出直接显示为十进制。
多模块级联：RCO输出用于驱动下一个74系列计数器，实现8位或更高位宽的计数。
状态控制器：结合与非门、锁存器等，组成特定状态控制器，如电梯楼层显示器、交通灯定时器等。
五、总结
74LS161与74LS163作为基础计数器芯片，应用非常广泛。理解它们的工作原理，是学习时序逻辑、CPU核心设计甚至数字表计构造的第一步。如果你打算做一个秒表、电子计分器或简单状态机，它们都是很好的起点。
感谢大家收看本期节目，喜欢的话欢迎点赞、收藏、转发给你的理工好朋友！也欢迎继续在评论区许愿下期内容，我们下期见！
